Taşkın risk analizi, mühendislik hesaplarını mekânsal verilerle birleştirerek riski haritalanabilir ve yönetilebilir bir büyüklüğe dönüştürür. Bu rehberde taşkın risk analizinin ne olduğunu, hangi adımlardan oluştuğunu, hangi verilere ve yöntemlere dayandığını ve bu sürecin yazılım desteğiyle nasıl hızlandırılabileceğini ele alıyoruz.
Taşkın risk analizi, bir akarsuyun ya da drenaj ağının belirli tekerrür aralıklarındaki debilerini hesaplayarak bu debilerin arazide oluşturacağı su yayılımını, su derinliğini ve akış hızını ortaya koyan; ardından bu fiziksel tehlikeyi etkilenecek nüfus, yapı, altyapı ve ekonomik faaliyetlerle birlikte değerlendiren bütüncül bir mühendislik çalışmasıdır.
Analiz iki ana bileşene dayanır:
Hidrolojik bileşen, havzaya düşen yağışın ne kadarının akışa geçeceğini ve mansaptaki debinin ne olacağını hesaplar.
Hidrolik bileşen ise bu debinin dere yatağında ve taşkın ovasında nasıl bir su yüzeyi oluşturacağını belirler.
İki bileşenin çıktısı birleştiğinde, bir alanın taşkına maruz kalıp kalmayacağı sayısal olarak yanıtlanabilir hâle gelir.
Taşkın risk analizi yalnızca akademik bir çalışma değildir. İmar planlarına altlık oluşturur, yapılaşma kararlarını yönlendirir, dere ıslahı ve taşkın koruma tesislerinin boyutlandırılmasına girdi sağlar, sigortacılık ve afet planlaması süreçlerinde referans alınır.
Günlük dilde sıklıkla birbirinin yerine kullanılsa da bu iki kavram farklı olayları tanımlar ve farklı analiz yaklaşımları gerektirir.
Mühendislik pratiğinde ikisi birlikte değerlendirilir; çünkü sel olayı, mansaptaki bir dere için taşkın debisinin kaynağıdır. Bu nedenle analiz havzanın tamamını kapsamalı, yalnızca dere yatağına odaklanmamalıdır.
Taşkın risk analizi, farklı kurumlar için farklı sorulara yanıt üretir. Ortak nokta, kararların tahmin yerine hesaba dayandırılmasıdır.
Yapılan analizin ekonomik karşılığı da vardır: taşkın sonrası onarım maliyetleri, önleyici tedbir maliyetlerinin çok üzerindedir. Risk analizi, sınırlı bütçenin hangi dere kesimine ve hangi tedbire ayrılacağını önceliklendirmeyi sağlar.

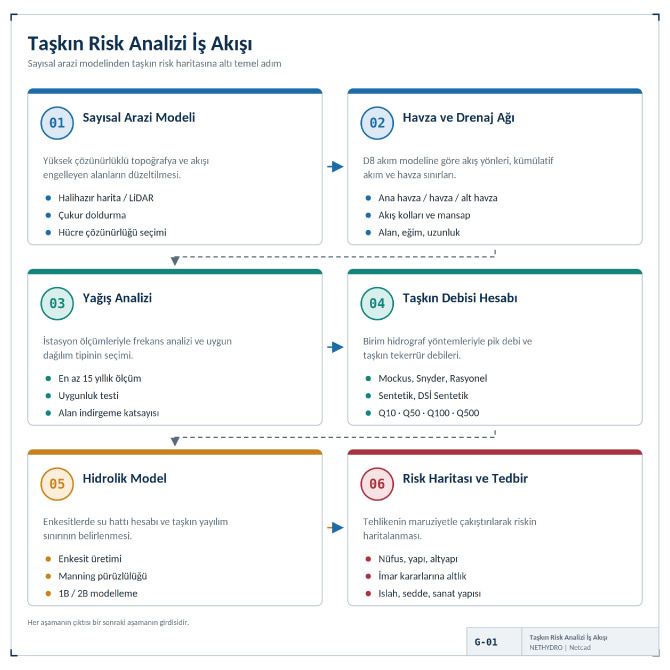

Taşkın risk analizi, her adımın çıktısının bir sonraki adımın girdisi olduğu zincirleme bir süreçtir. Zincirin ilk halkasındaki bir hata, sonuç haritasına kadar taşınır. Bu nedenle adımların sırası ve her adımdaki veri kalitesi belirleyicidir.
Analizin altlığı topoğrafyadır. Halihazır haritalardan, fotogrametrik üretimden veya LiDAR ölçümlerinden elde edilen sayısal arazi modeli (SAM), suyun nereye akacağını belirleyen temel veridir. Modelin çözünürlüğü, taşkın sınırının hassasiyetini doğrudan etkiler. Bu aşamada akışı yapay olarak engelleyen çukurların doldurulması ve yol dolgusu, menfez gibi süreksizliklerin düzeltilmesi gerekir. Aksi hâlde su, gerçekte var olmayan kapalı havuzlarda birikmiş gibi modellenir.

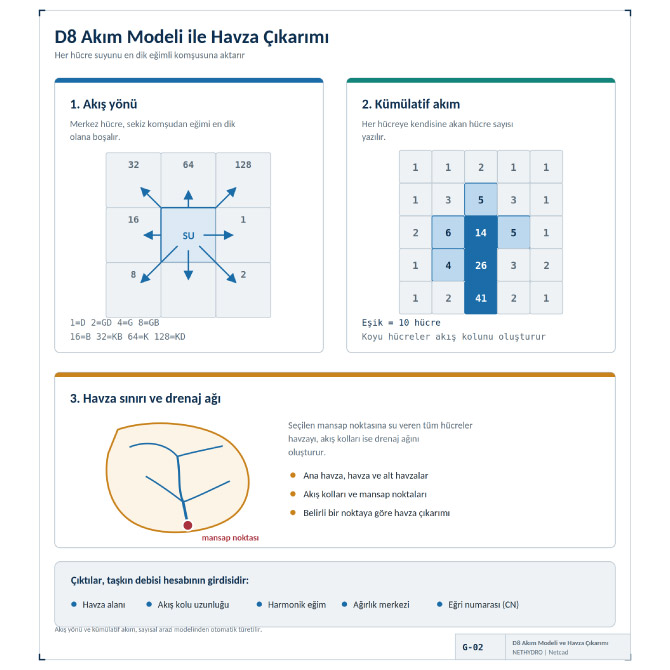

Sayısal arazi modeli üzerinde her hücrenin suyunu hangi komşusuna boşalttığı hesaplanır. En yaygın yaklaşım, sekiz komşu hücre arasından en dik eğimlisini seçen D8 akım modelidir. Akış yönleri belirlendikten sonra her hücreye kendisine akan hücre sayısı yazılır; belirli bir eşiği aşan hücreler akış kolunu oluşturur. Bu işlemin sonunda ana havza, havza ve alt havza sınırları ile bunlara ait drenaj ağları elde edilir. Seçilen bir mansap noktasına göre de havza tanımlanabilir; bu, köprü veya menfez gibi belirli bir yapının su toplama alanını çıkarmak için kullanılır.
Debi hesabının kaynağı yağıştır. Havzayı etkileyen meteoroloji istasyonlarının uzun yıllara ait ölçüm serileri kullanılarak frekans analizi yapılır ve verinin hangi olasılık dağılımına uyduğu belirlenir. Dağılımın uygunluğu Smirnov-Kolmogorov gibi testlerle sınanır. Yağışın havza yüzeyine dağılımı homojen olmadığından alan indirgeme katsayısı, kısa süreli yağış şiddetini elde etmek için plüviyograf katsayıları ve maksimize faktör devreye girer. Yağışın ne kadarının akışa geçeceği ise büyük ölçüde toprak grubu ve arazi örtüsüne bağlı eğri numarası (CN) ile belirlenir.
Havza parametreleri ve yağış verileri hazır olduğunda birim hidrograf yöntemleriyle pik debi hesaplanır. Elde edilen pik debi, akış yüksekliğiyle birlikte değerlendirilerek farklı tekerrür periyotlarına ait taşkın debileri üretilir. Bu aşamanın çıktısı tek bir sayı değil, bir debi ailesidir: Q10, Q25, Q50, Q100, Q500 gibi değerler, projenin türüne ve yerleşim durumuna göre ayrı ayrı kullanılır.

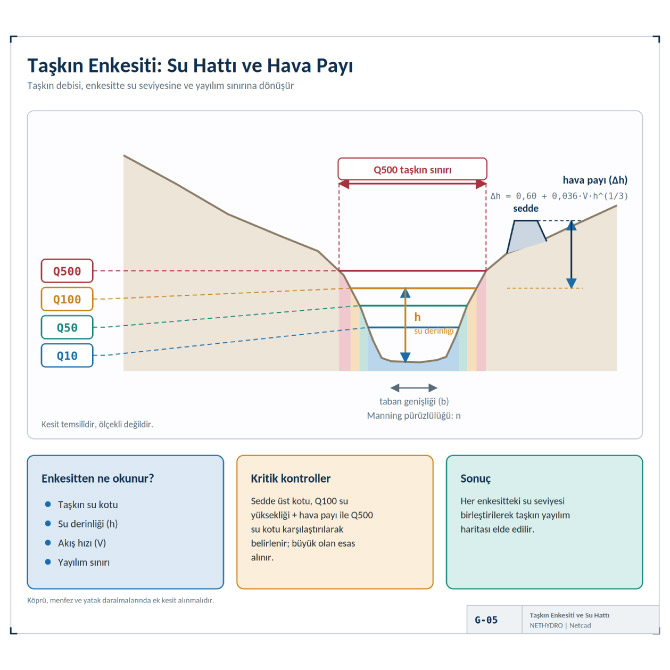

Hesaplanan debi, dere yatağı boyunca alınan enkesitler üzerinde su yüzeyi profiline dönüştürülür. Manning pürüzlülük katsayısı, hidrolik eğim ve kesit geometrisi kullanılarak her enkesitteki su derinliği ve akış hızı bulunur. Enkesitlerdeki su kotları birleştirildiğinde taşkın yayılım sınırı, yani haritada gösterilebilir taşkın alanı ortaya çıkar. Kesitler dik, verevli veya kullanıcı tanımlı olarak alınabilir; köprü, menfez ve yatak daralması gibi kritik noktalarda kesit sıklığı artırılmalıdır.
Son adımda taşkın alanı, mekânsal varlık verileriyle çakıştırılır. Etkilenecek nüfus, bina sayısı, tarım alanı, sanayi tesisleri, yollar ve kritik altyapı belirlenir. Böylece fiziksel tehlike, yönetilebilir bir risk tanımına dönüşür. Risk ortaya konduktan sonra tedbir seçenekleri değerlendirilir: yatak ıslahı, sedde, sanat yapısı büyütme, havza üst kısmında tutma ve geciktirme yapıları, yapılaşma sınırlaması, erken uyarı ve tahliye planlaması.

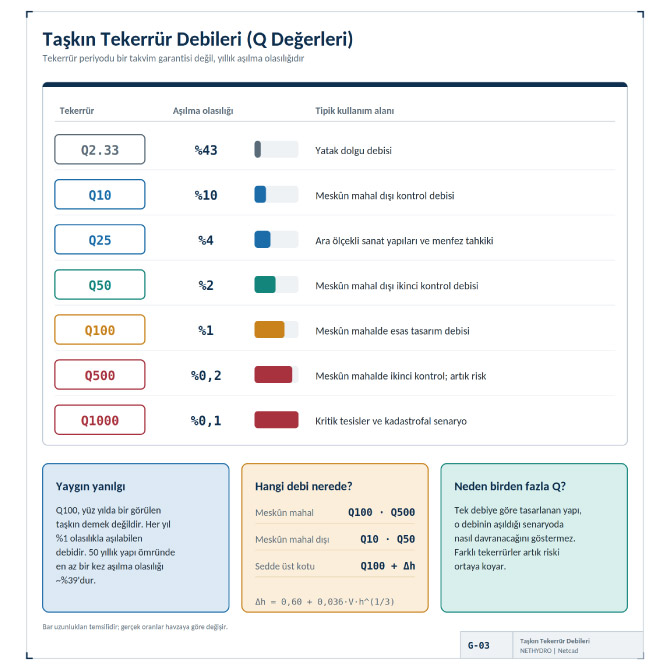

Taşkın debileri, tekerrür periyoduyla birlikte ifade edilir. Q100, yüz yılda bir kez gerçekleşecek taşkın anlamına gelmez; her yıl yaklaşık %1 olasılıkla aşılabilen debiyi tanımlar. Bu ayrım kritiktir, çünkü 50 yıllık ömrü olan bir yapı için Q100 debisinin en az bir kez aşılma olasılığı yaklaşık %39'dur. Hangi tekerrürün esas alınacağı, projenin bulunduğu yere ve türüne göre değişir. Genel teknik şartnamelerde, meskûn mahallerde Q100 ve Q500, meskûn mahaller dışında ise Q10 ve Q50 frekanslı debilerin kullanılması esası benimsenmiştir.
Sedde üst kotu belirlenirken Q100 debisine karşılık gelen su yüksekliğine hava payı eklenir ve bulunan değer Q500 su kotuyla karşılaştırılarak büyük olan esas alınır. Böylece tasarım debisi aşıldığında da yapının davranışı hesaba katılmış olur.

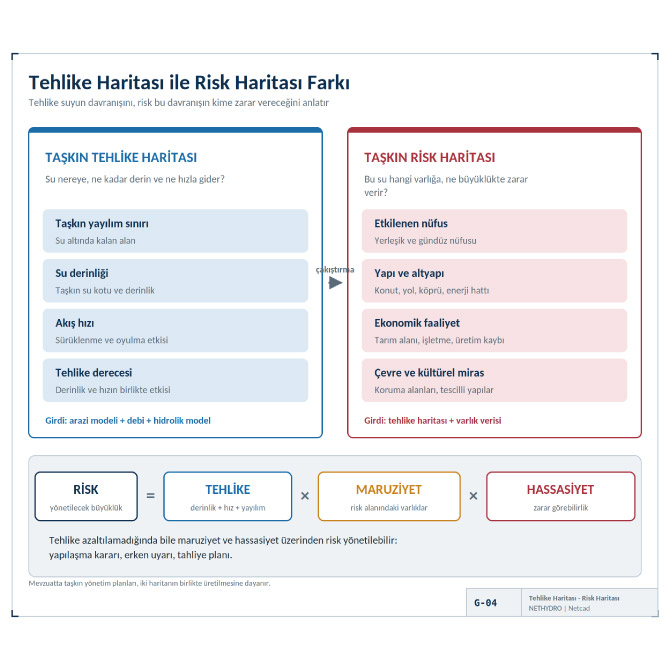

Bu iki harita sıkça karıştırılır, oysa farklı soruları yanıtlar ve farklı kararlara hizmet eder.
Taşkın tehlike haritası: Belirli bir tekerrür debisinde suyun nereye ulaşacağını, hangi derinlikte ve hangi hızda olacağını gösterir. Tamamen fiziksel bir çıktıdır ve sayısal arazi modeli ile hidrolik modele dayanır.
Taşkın risk haritası: Aynı taşkının kime ve neye zarar vereceğini gösterir. Etkilenecek nüfus, yapı stoku, ekonomik faaliyetler, çevresel değerler ve kültürel miras unsurları hesaba katılır.
Basitleştirilmiş bir ifadeyle risk; tehlike, maruziyet ve zarar görebilirliğin birlikte değerlendirilmesidir. Bu yaklaşımın pratik sonucu şudur: tehlikeyi azaltmak her zaman mümkün olmasa da maruziyeti ve hassasiyeti azaltmak çoğu zaman mümkündür. Yapılaşma kararı, erken uyarı sistemi ve tahliye planlaması bu ikinci yolun araçlarıdır.
Akım gözlem istasyonu bulunmayan havzalarda debi doğrudan ölçülemez; yağış verisinden hesaplanır. Bu amaçla kullanılan başlıca birim hidrograf ve debi hesap yöntemleri şunlardır:
Hidrolik tarafta ise su yüzeyi profili hesabı için kademeli değişken akım yaklaşımları kullanılır. Kritik kesimlerde ve geniş taşkın ovalarında iki boyutlu hidrodinamik modelleme tercih edilir; taşkın yönetim planlarında 1B ve 2B modellerin birlikte kullanıldığı uygulamalar yaygındır.
Yöntem seçimi keyfi değildir: havza büyüklüğü, veri durumu, arazi eğimi ve projenin hassasiyet gereksinimi belirleyicidir. Birden fazla yöntemle hesap yapıp sonuçları karşılaştırmak, mühendislik güvenliği açısından iyi bir uygulamadır.
Analize başlamadan önce veri envanterinin çıkarılması, süreçteki en yaygın gecikme nedenlerini ortadan kaldırır. Temel veri setleri şunlardır:
Geçmiş taşkın kayıtları özellikle değerlidir: model sonuçlarının gerçekle karşılaştırılmasını, yani kalibrasyonu mümkün kılar. Kalibre edilmemiş bir model, ne kadar ayrıntılı olursa olsun doğrulanmamış bir tahmindir.
Ülkemizde taşkın yönetimi havza ölçeğinde ele alınır. Taşkın Yönetim Planlarının Hazırlanması, Uygulanması ve İzlenmesi Hakkında Yönetmelik kapsamında havzalar için taşkın tehlike haritaları, taşkın risk haritaları ve bunlara dayanan taşkın yönetim planları hazırlanır.
Bu planlar taşkından önce, taşkın sırasında ve taşkın sonrasında alınacak tedbirleri kapsar; kurumların planlama ve yatırım kararlarında dikkate alınması beklenen üst dokümanlardır. Yaklaşım, Avrupa Birliği Taşkın Direktifi ile uyumlu olarak geliştirilmiştir.
Uygulama tarafında, dere yataklarına ilişkin imar kararlarında ilgili kurum görüşünün alınması, köprü ve menfez gibi geçiş yapılarında hidrolik kesit tahkiklerinin yapılması ve taşkına maruz alan ilan edilen kesimlerde yapılaşmanın sınırlandırılması esastır. Sayıştay'ın taşkın risk yönetimine ilişkin denetim raporları, bu kontrol süreçlerinin işletilmesindeki aksaklıkların taşkın zararlarını büyüten etkenler arasında yer aldığını ortaya koymuştur.
Kurumsal sürecin pratik sonucu şudur: taşkın risk analizi yalnızca teknik bir tercih değil, çoğu proje için idari onay sürecinin zorunlu bir bileşenidir.
Süreci parçalı araçlarla yürütmek mümkündür; ancak veri her elden geçişte formatı değiştiği için hem zaman kaybı hem de hata riski artar.
Bütünleşik bir çözümde aranması gereken başlıklar şunlardır:
NetHydro, su toplama alanlarını ve bunlara ait drenaj ağlarını oluşturan; yağış analizlerini farklı dağılım tiplerine göre gerçekleştiren; birim hidrograflara göre pik debileri ve yıllara göre taşkın debilerini hesaplayarak akış kollarındaki taşkın riskli alanları analiz eden Netcad modülüdür. Yukarıda anlatılan altı adımın tamamı tek bir ortamda, aynı veri modeli üzerinde yürütülür.

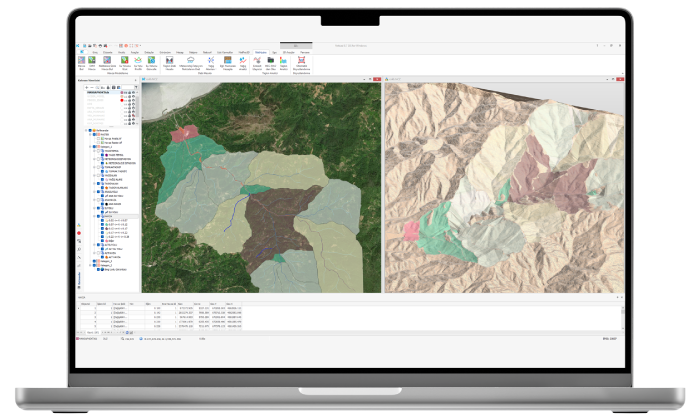

Çalışma alanındaki havzaları ve akış kollarını modellemek için sayısal arazi modeli yeterlidir. Tek bir işlemle ana havzalar, havzalar, alt havzalar ve her bir havzayı oluşturan drenaj ağları modellenebilir; sayısal arazi modeli üzerinde seçilen bir noktaya göre de havza ve drenaj ağı çıkarımı yapılabilir.
Akışı engelleyen alanlardaki düzeltmeler, D8 akım modeline göre akış yönlerinin oluşturulması ve her koldaki kümülatif akım değerlerinin hesaplanması otomatik olarak gerçekleştirilir.
Üretilen ana havza, havza, alt havza ve akış kolu katmanları coğrafi bilgi sistemi yapısındadır. Taşkın debisi hesabı için gerekli parametreler modelleme sırasında otomatik hesaplanarak veri tabanındaki ilgili kolonlara yazılır.
Her havzanın alan büyüklüğü ve ağırlık merkezi; her akış kolunun uzunluğu ve harmonik eğim değeri; havzanın ağırlık merkezinden akış koluna olan iz düşümün mansap noktasına uzaklığı gibi girdiler böylece elle hesaplanmak zorunda kalmaz.
NetHydro, Türkiye'de kurulu yağış istasyonlarının konum bilgilerini ve en az on beş yıllık ölçüm verilerini sağlar. Yağış analizleri Smirnov-Kolmogorov testiyle otomatik olarak gerçekleştirilir ve taşkın debisi hesaplarında kullanılacak en uygun dağılım tipi önerilir.
Yirmi dört saatlik yağış analiz sonuçları; otomatik hesaplanan yağış alanı dağılım katsayısı, havzaya en fazla etki eden istasyonun plüviyograf katsayısı ve maksimize faktör değerleriyle birlikte kullanılır. Havzanın üzerinde bulunduğu hidrolojik toprak gruplarına göre eğri numarası da otomatik olarak hesaplanır.
Birim hidrograf pik debi hesapları Mockus, Snyder, Rasyonel, Sentetik ve DSİ Sentetik yöntemlerine göre otomatik olarak yapılır; sonuçlar seçilen hidrografın grafiğiyle birlikte raporlanır.
Bulunan pik debi değeri, yağış hesapları sonrası elde edilen akış değeriyle birlikte değerlendirilerek yıllara göre taşkın debileri hesaplanır. Böylece farklı tekerrür periyotları için ayrı ayrı senaryo üretmek mümkün olur.
Hesaplanan taşkın debisine göre, analiz edilen akış kolunda seçilen yıla ait taşkın sınırları belirlenir. Taşkın kesitleri verevli, dik ya da kullanıcı tanımlı olarak oluşturulabilir.
Her bir enkesitteki taşkın sınırı, kesit izleyicisi üzerinde dinamik olarak takip edilebilir; üretilen enkesitler yaygın hidrolik modelleme ortamlarına aktarılarak ileri analizlerde kullanılabilir.
Analiz, tasarımdan kopuk değildir. Islah planlaması yapılan bir dere için debi, pürüzlülük katsayısı, hidrolik eğim, su yüksekliği ve taban genişliği girdileri kullanılarak eğik ve dik duvarlı taşkın koruma yapılarının en uygun boyutları belirlenebilir. Boyutlandırma sırasında sürüklenme kontrolü ve tanımlanan kesit için debi kontrolü yapılarak yapının uygunluğu otomatik olarak sınanır.
Netpro ile birlikte kullanıldığında, yüzeysel akışa geçen su yollarının yol güzergâhını kestiği noktalarda planlanan sanat yapıları otomatik olarak boyutlandırılabilir. Süreç havzaların bulunması ve güzergâhı kesen mansap noktalarına göre taşkın debilerinin hesaplanmasıyla başlar; menfez boyutlarının akım derinliği, akım hızı, kritik eğim ve hava payı parametrelerine göre uygunluğunun kontrol edilmesiyle tamamlanır.
Arazi toplulaştırma projelerinde ise her bloktan çıkacak yüzeysel yağış sularının akış yönleriyle birlikte şarampol ağları otomatik oluşturulur; kritik eğim, hız ve debi kontrolleri dikkate alınarak şarampol kesitleri boyutlandırılır.
Taşkın risk analizi, belirsizliği ortadan kaldırmaz; ancak belirsizliği ölçülebilir hâle getirir. Hangi alanın hangi olasılıkla su altında kalacağını, suyun hangi derinlik ve hızda olacağını, bundan kimin ve neyin etkileneceğini sayısal olarak ortaya koyar. Bu bilgi olmadan verilen her yapılaşma ve yatırım kararı, farkında olunmayan bir riski üstlenmek anlamına gelir.
Sürecin zorluğu, tek bir hesapta değil, birbirine bağlı çok sayıda adımın tutarlı biçimde yürütülmesindedir. Sayısal arazi modelinden havza çıkarımına, yağış analizinden debi hesabına ve taşkın sınırının belirlenmesine kadar tüm adımların aynı veri modeli üzerinde çalıştığı bütünleşik bir ortam, hem süreyi kısaltır hem de hata riskini azaltır.
NetHydro, bu zinciri tek bir modül içinde kurar: havza ve drenaj ağı modellemesinden yağış analizine, birim hidrograf hesaplarından taşkın sınırlarının belirlenmesine ve taşkın koruma yapılarının boyutlandırılmasına kadar tüm adımları aynı ortamda yürütmenizi sağlar.
